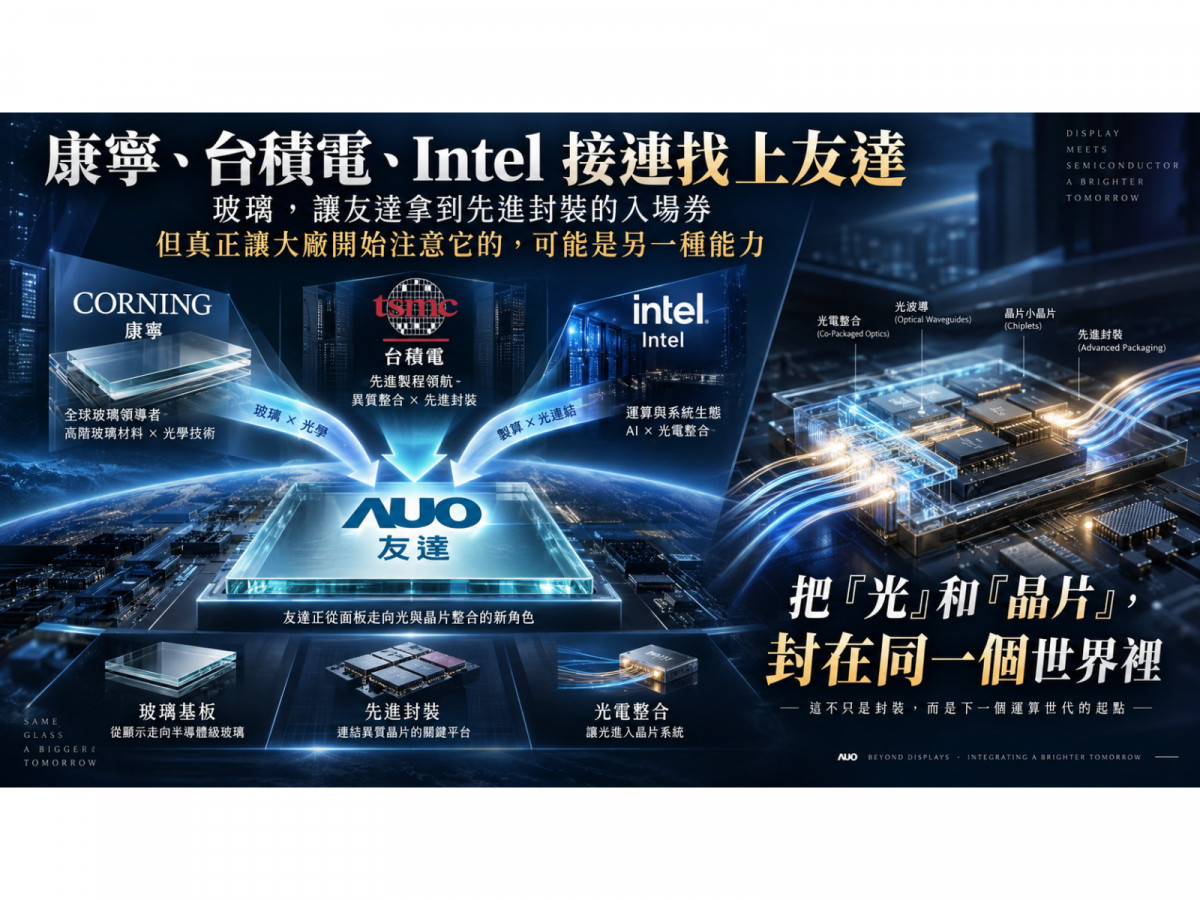

▲圖片來源：ChatGPT製圖
一家做面板三十年的公司，為什麼最近幾個月突然變成半導體紅人？
康寧公開與友達合作Glass Core；市場傳出台積電洽談友達中科廠；9月Intel又被爆出找友達談Micro LED先進封裝與CPO。
最直覺的答案是：因為友達很會做玻璃。
但這個答案有個大漏洞。
因為群創也會，而且群創的FOPLP甚至比友達更早進入量產。假如大廠要的只是一家「會加工大尺寸玻璃的面板廠」，為什麼最近焦點又一直落到友達身上？
可能要從兩條原本不同的路開始看。
一條叫半導體先進封裝，另一條叫CPO光通訊。
台積電走的是第一條。
AI晶片越做越大，CoWoS繼續放大逐漸遇到圓形晶圓面積限制，因此台積電正在發展310×310mm的CoPoS，2026年仍處於設備與材料驗證階段，下一步甚至可能朝Glass Core走。
所以台積電如果接觸友達，最直接看中的仍是友達三十年累積的大尺寸玻璃加工、RDL、TGV、翹曲控制與精密製造能力。
這條路，群創也能走。
真正把友達拉出差異的，是第二條：CPO。
友達在SEMICON Taiwan展示的東西很有意思。康寧提供半導體級玻璃，友達負責RDL，形成Glass Core；但另一邊，友達又把富采Micro LED發射光源、鼎元Micro PD、達興材料與康寧光纖串起來，自己負責巨量轉移、RDL封裝、光學耦合與系統架構，直接做成Micro LED CPO模組。
換句話說：
玻璃只是友達的地基，上面真正開始長出來的是「光＋電＋封裝」。
這也讓Intel找友達這件事變得特別值得玩味。
因為Intel其實根本不缺玻璃技術。
7月，Intel才剛與Lens Technology宣布合作玻璃基板與精密玻璃加工；如果只是要找一家玻璃加工廠，兩個月後實在沒有必要再特別找友達。
更關鍵的是Intel今年ECTC公布的技術路線。
EMIB-T已經可以把GPU、HBM與Chiplet塞進120×120mm超大型封裝；但封裝越大，下一個問題就變成有機基板翹曲，以及大量資料到底怎麼送出去。
於是Intel同一場技術發表，同時端出了三樣東西：
EMIB-T、Glass Substrate、CPO。
EMIB-T負責晶片彼此高速互連；Glass Core解決超大型封裝的穩定與翹曲；CPO則把光學I/O與電氣I/O放進同一基板。Intel甚至直接表示，下一代玻璃基板可以支援「電氣與光學整合於同一平台」。
這時再回頭看9月Intel找友達的消息，就很有意思了。
報導不是寫Intel找友達「加工玻璃」，而是直接點名：
Micro LED substrate-based advanced packaging，用於CPO與高密度運算。
答案開始浮出來了。
台積電找友達，可能主要看的是大面積面板級封裝能力；
康寧找友達，是因為它同時能把康寧的玻璃與光纖接進AI供應鏈；
Intel找友達，如果後續合作成真，看中的可能更進一步——不是那片玻璃本身，而是友達能把Glass Core、RDL、Micro LED、Micro PD與光學耦合接在一起。
所以友達真正與群創不同的地方，可能不是：
「誰比較會做玻璃？」
而是：
當未來AI封裝從GPU＋HBM，繼續走向Glass Core＋Optical I/O＋CPO時，誰有能力同時處理玻璃、電路和光？
玻璃讓友達拿到先進封裝的入場券。
但真正讓Intel這種大廠開始注意它的，可能是友達正在形成的另一種能力：
把「光」和「晶片」，封在同一個世界裡。
